水雨情監測系統

    一、水雨情監測系統產品概述

    水雨情監測系統又稱水文監測站，水文監測系統，水雨情監測系統可自動實時監測和預測降雨情況，可以提供準確的降雨預報和水文預警，幫助人們及時做出應對措施，減少洪水、山洪等自然災害帶來的損失。

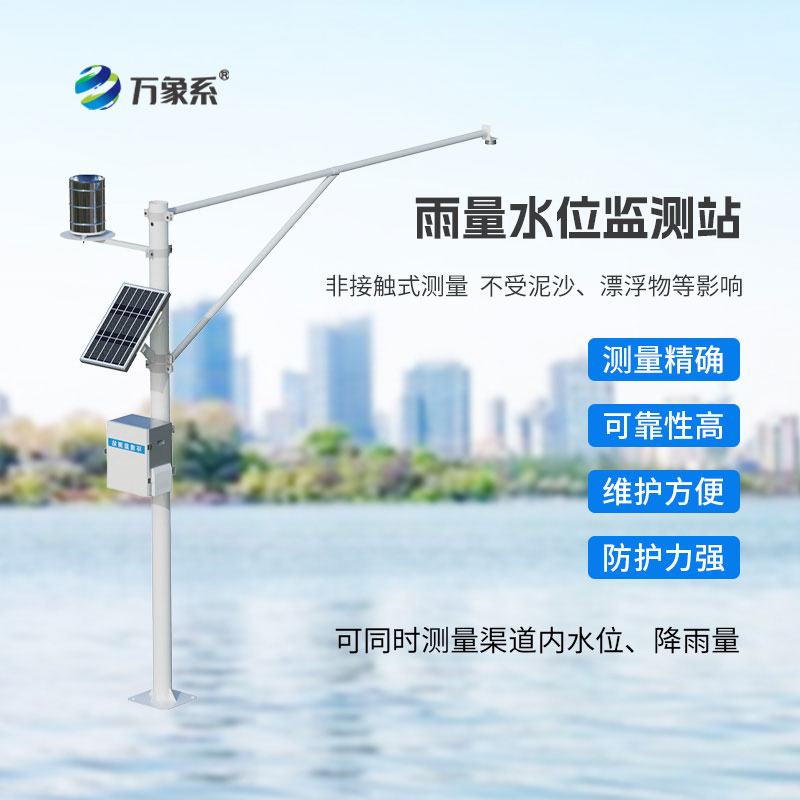

    WX-SW2是一款基于微波技術的全自動水文在線監測系統（具備省級CMA證書），可同時測量渠道內水位、降雨量。它采用先進的K波段平面雷達技術，通過非接觸的方式測量水體的水位和降雨量，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量；可用于河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量；該產品具有功耗低、體積小巧、可靠性高、維護方便的特點；測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。

二、應用領域

    1、江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠灌道等水位和雨量測量。

    2、輔助水處理作業，如城市供水、排污監測等。

    3、流量計算、入水排水流量監測等。

    三、產品特點

    1、非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響。

    2、適用于多種測量條件，不受腐蝕、泡沫影響，可以輸出流速、水位、流量的測量數據。

    3、流速和水位采用平面陣列雷達天線，自帶測量角度功能，設備體積小巧，安裝方便。

    4、方便的配置軟件，可以根據實際需要對參數進行方便的配置，以適應不同的使用條件。

    5、不受大氣中水蒸汽、溫度和壓力變化的影響

    四、監測平臺

    1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

    2、支持多帳號、多設備登錄

    3、支持實時數據展示與歷史數據展示儀表板

    4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

    5、支持短信報警及閾值設置

    6、支持地圖顯示、查看設備信息。

    7、支持數據曲線分析

    8、支持數據導出表格形式

    9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

    10、支持數據后處理功能

    11、支持外置運行javascript腳本

    五、概要指標

    供電電壓：100mA（工作），＜1mA(休眠)；

    工作電壓：12V供電

    運行溫度：-35℃~60℃；

    存儲溫度：-40℃~60℃；

    野外防護等級：IP68

    信號輸出：RS485/MODBUS協議；

    六、技術參數

    水位測量

    測距范圍：0-30米

    測距精度：±1cm

    測距分辨率：1mm

    間隔時間：1-5000min

    雨量監測

    測量范圍：雨強0～4mm/min

    測量精度：±0.2mm

    分辨率：0.2mm

    承雨口徑：φ200mm

    供電方式：太陽能電池板+蓄電池組合供電

    太陽能功率：10W/30W（選配）

    蓄電池參數：DC3.7V 10Ah

    支架高度：立桿4米   橫臂3米

    工作環境：-30℃～80℃（不結冰狀態）

    七、安裝注意事項

    1、安裝環境

    測驗渠段內無巨大塊石阻水，無巨大漩渦、亂流等現象

    測驗渠段宜順直、穩定、水流集中

    測驗渠段需硬化處理，測量斷面宜規整

    測驗渠段應保持順暢，防止漂浮物堆積

    2、安裝高度

    建議安裝高度3-4米

    3、流速計安裝方向

    流速計波束建議朝來水方向
