電力積冰檢測傳感器

一、電力積冰檢測傳感器產品簡介

電力積冰檢測傳感器又稱輸電線路結冰傳感器，結冰厚度傳感器，電力積冰檢測傳感器一般安裝于電線塔上，通過測量本傳感器上的積冰情況，即可對等判斷出當前電線塔附近的電線積冰情況。

輸電線積冰是指在低溫雨雪天氣條件下由于過冷水溫或冰晶不斷凝附在電線上造成的結冰現象。電線結冰對電網的運行有很大影響，當積冰到一定程度會造成倒桿、倒塔、斷線等，導致電網損毀、電力輸送中斷，造成惡劣影響。鑒于電線積冰的巨大危害，在惡劣天氣下需要有人不停檢查線路，但在一些環境惡劣的地方，人員也無法巡檢，本產品就是為了解決這個問題。

本積冰傳感器采用微波檢測技術，基于微波信號對冰、水、空氣等不同物質的反饋信息的區別實現對傳感器敏感區域的結冰信息的監測，并根據信號的強弱以及傳感器區域結冰的分布信息進行結冰厚度計算。本產品一般安裝于電線塔上，通過測量本傳感器上的積冰情況，即可對等判斷出當前電線塔附近的電線積冰情況。

二、技術指標

1、檢測分辨率:0.01mm

2、最大測量厚度:30.00mm

3、通訊方式:RS485

4、通訊協議:MobusRTU/自動發送

5、工作電壓:5VDC

6、工作溫度:-40℃～85℃

7、功率:<1W(融冰裝置15W)

8、防護等級:IP67

三、產品特點

1、能檢測積冰厚度、下雨等天氣狀態。

2、溫度檢測傳感器。

3、可定時主動傳出測量數據,也可支持主從方式傳輸數據。

4、具有融冰功能，當輸電線進行融冰時，可同時給本傳感器發送融冰指令(融冰功能需要單獨供電12VDC,12W)。

5、每臺設備都有唯一的編號，通訊時要帶有此編號，適用大規模監測系統。

6、主要檢測項目

天氣狀態：有6種狀態:干、冰、雨、積水、融化中、結冰中。只有處于冰時測冰厚才有效。

溫度檢測：有兩個測溫點，一個是測量電路板附近的溫度，另一個測量融冰加熱器溫度。

四、安裝方法

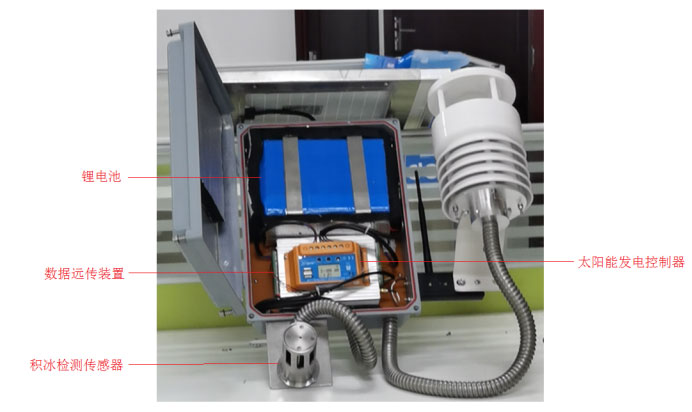

1、一般使用本傳感器時需配有太陽能發電系統，用于給本終端系統供電，如下圖圖1所示，此終端安裝于需要監測線路中某個輸電線的電力塔上。

                                                                                                                                                                           圖1安裝終端

2、終端上帶有數據遠傳裝置，為了照顧偏遠地區無線通訊一般使用當?shù)氐?G移動通訊網絡，服務器和客戶端需用戶自己構建，也可向我司購買軟件套裝或使用我司平臺。

五、融冰功能

融冰時加熱器并不是一直加熱，采用加熱10秒，停止加熱25秒，交替進行，直到加熱器溫度到達50℃自動停止或用戶手動停止融冰，此時本次融冰過程才會結束。

六、產品尺寸圖
